Sikre arbeidsmiljøet i kummen med solid forankring
Sikker forankring i kum bør være høyt prioritert. I de største kummene kan det være en belastning opp mot 65 tonn. Skulle noe gå galt i en kum som ikke er tilstrekkelig sikret, kan det få store konsekvenser. Ulefos Stjernebjønn forankringskonsoll for prefabrikkerte kummer, er en konsoll som gir sluseventilen en trygg og solid forankring i kummen. Dette sikrer arbeidsmiljøet for personell som må ned i kummen for å utføre arbeid og vedlikehold.
Hva kan skje i en usikret vannkum?
Hvis rør, rørdeler eller ventiler forskyver seg kan dette føre til stor lekkasje i kummen. En slik lekkasje kan fylle kummen med vann i løpet av svært kort tid, og det er potensielt farlig hvis noen er nede i kummen om dette skulle skje.
I en usikret vannkum kan
- Kummen forskyve seg om den ikke er tilstrekkelig fundamentert i grunnen
- Røret forskyve seg hvis det ikke er festet slik det skal
- Konsollen forskyve seg og/eller gå til brudd
- Armatur/ventil forskyve seg, som kan gjøre at deler ryker, eller pakninger får lekkasje
Hvordan kan vi sikre at en vannkum står stabilt?
Arbeidet som blir gjort med komprimering og bruk av masser, er veldig viktig for å sikre en stabil vannkum.
VA miljøblad har følgende krav:
| Største nominelle ledningsdiameter | Veiledende kumdiameter (innvendig) | Styrkeklasse |
|---|---|---|
| 100 mm | 1200/1400 mm* | 10 tonn |
| 150 mm | 1200/1400 mm* | 15 tonn |
| 200 mm | 1400mm/1600mm* | 25 tonn |
| 250 mm | 1600mm/2000mm* | 30 tonn |
| 300 mm | 2000mm | 45 tonn |
| 400 mm | 2400 mm/2500 mm/3000 mm* | 65 tonn |
Ulike rørtyper gir forskjellige belastninger på kummen
For en vannkum med behov for DN300 armatur og rørledning med innvendig diameter lik 300 mm, vil valg av rørtype gi forskjellig belastninger.
Velger man PE-rør, må PE355 velges for å få en tilnærmet innvendig diameter på 300 mm, kontra duktile rør som benytter innvendig diameter som angivelse av dimensjon.
Ser vi på forskjellene i krefter er det forskjell i “våt diameter”, der duktilt har 300 mm og PE 355 mm. For PE blir en trykkprøvingskraft ca. 30,8 tonn, for duktilt rør blir det ca. 21,4 tonn.
Videre har vi forskjell i tverrkontraksjonskraft. PE-røret utvider seg i diameter når du setter trykk på det. Jo høyere trykk, jo mer utvider det seg. Dette gir en strekkraft som for PE355, med prøvetrykk på 21 bar, vil gi ca. 18,6 tonns belastning. Duktile rør ligger helt stabilt og har ingen utvidelse du trenger å beregne krefter på.
Hva er en godkjent forankring?
I en kum er det enorme krefter i sving. Det krever derfor god kompetanse på beregninger for å sikre en forsvarlig og trygg forankring. Forankringskonsollen skal følge kravspesifikasjonene for testing og godkjennes etter VA/miljø-blad 112 (PDF). Dette sikrer at kummen er trygg og kravene om personellsikkerhet er ivaretatt.
Har du en kum som er bygget etter VA/miljø-blad 112 med konsoller fra Ulefos, er dette en sikker kum som gjør at driftspersonell trygt kan utføre alle de viktige oppgavene som å
- skifte deler
- montere stengeventil for hver ledningsstreng
- drenere
I tillegg bør det være mulig å
- tømme spylevann
- montere stikkledninger, brannventil og/eller lufteventil
- foreta desinfeksjon
- ta ut vannprøve og/eller tetthetsprøve
- måle trykk
- føre inn renseplugg
Helnorsk forankringskonsoll i kum
Ulefos forankringskonsoller er utviklet og produsert på våre egne fabrikker i Norge. Dette gir oss full kontroll over hele produksjonsprosessen. Konsollen støpes i seigjern på Ulefos Jernværk og blir belagt med GSK-godkjent epoxy i vårt eget epoxyanlegg på ventilfabrikken på Kongsberg. Vi bruker påføringsmetoden EWS (Epoxy Whirl Sintering), en metode som tilfredsstiller kravene til den beste korrosjonsbeskyttelse etter GSK norm DIN 3476-1.
«Vi gjør daglige kontroller av epoxybelagte deler.»
Vahidin Dautovic, kvalitetstekniker
Det er svært viktig at vanndistribusjonssystemet har lang levetid, og er funksjonelt i en driftssituasjon. Som både utvikler og produsent, sikrer vi den beste kvaliteten på konsollene gjennom kontroller og strenge kvalitetskrav. Lokal produksjon og lokalt lagerhold gir kortere transportvei og mindre CO2-utslipp fra oss til kunde, sammenlignet med konsoller produsert og transportert fra lavkostland.
Ulefos forankringskonsoller
- Utvikles og produseres i Norge
- Sikrer god forankring av ventilen
- Kommer i et komplett sortiment
Komplett konsollsortiment
Ulefos Stjernebjønn forankringskonsoller kommer i et komplett sortiment fra DN100 til DN300 og passer alle Ulefos ventiler og armaturer, samt de fleste andre ventiler og armaturer på markedet. Konsollen monteres sammen med ventilen i kum innendørs. Dette for å sikre en korrekt montert kumløsning som skal være trygg å håndtere for personell som utfører drift og vedlikehold på VA-anlegget.
Ulefos Stjernebjønn fleksibel
For montasje i plasstøpte og prefabrikkerte kummer med godkjent innfesting i henhold til VA/Miljø-blad 112.
- Fleksibel, for DN100, DN150 og DN200
- Styrkeklasse 25 tonn
- Norsk produkt
- Kortreist og miljøvennlig

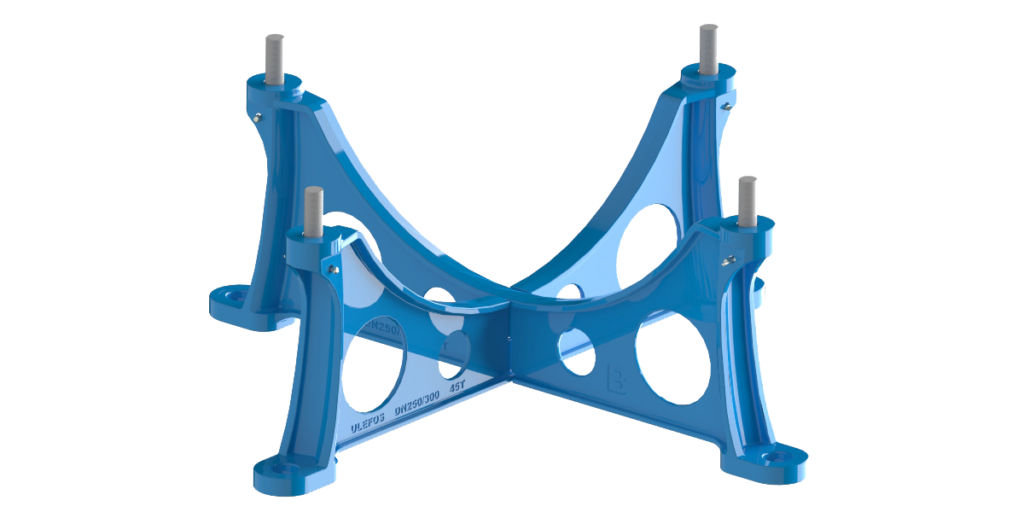

Ulefos Stjernebjønn
For montasje i plasstøpte og prefabrikkerte kummer med godkjent innfesting i henhold til VA/Miljø-blad 112.
- DN250 og DN300
- Styrkeklasse 45 tonn
- Norsk produkt
- Kortreist og miljøvennlig
