5 nyttige råd når du skal velge kumlokk og kumrammer til et prosjekt

Prosjekterer du for et nytt vann- og avløpsnett, eller planlegger utskiftning av slitte rammer og kumlokk? I denne artikkelen gir vi deg tips til hva du bør tenke på når du skal velge kumlokk og kumrammer til et prosjekt. Du får også en oversikt over de ulike egenskapene på Ulefos kumlokk og rammer.

Innhold i artikkelen:

• 1. Smart å tenke på i prosjekteringen
• 2. Pakning, låsarm og type spetthull på kumlokket
• 3. Flytende eller fast ramme?
• 4. Hvorfor bytte kumlokk og ramme samtidig?
• 5. Velg riktig løsning for smart overvåkning
• Norskprodusert og miljøvennlig

1. Smart å tenke på i prosjekteringen

Når du skal velge kumlokk og ramme til et prosjekt, er det smart å ta høyde for:

• Sted/plassering
• Klima
• Belastning
• Type kum

Sted og plassering

Skal ramme og lokk plasseres i et tettbebygd boligfelt, eller på en havn med tungtrafikk? Ulike områder vil ha ulike behov som krever ulike egenskaper på kumlokket. I et tettbebygd boligområde er krav til støy prioritert. På en havn med hyppig tungtrafikk er slitestyrke og belastning det aller viktigste.

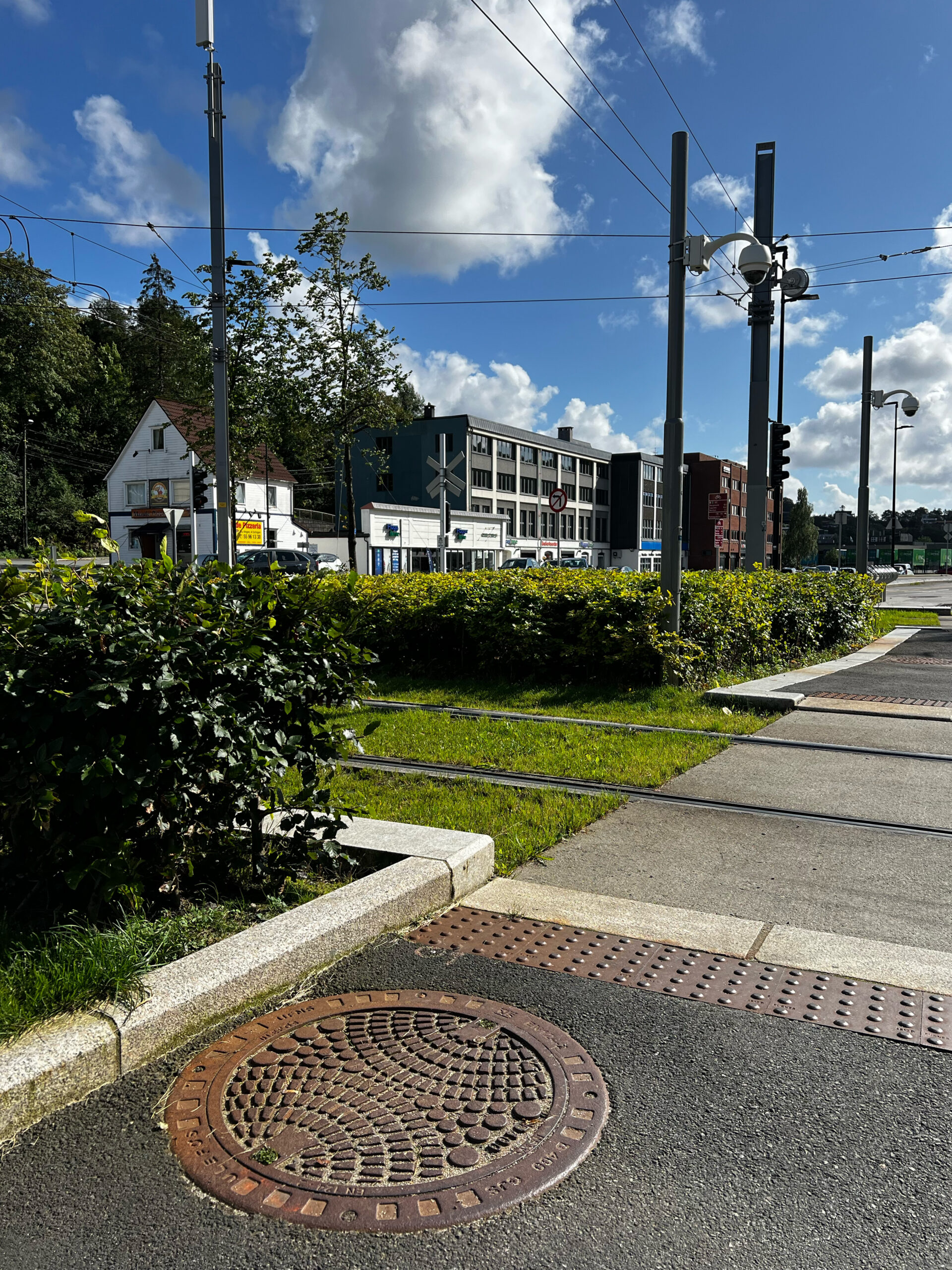

Der det er mulig, anbefaler vi å plassere ramme og kumlokk utenfor veibanen. Dette for å ivareta sikkerheten til driftspersonell som skal utføre vedlikehold i kummen. Det vil også føre til mindre slitasje på både ramme og kumlokk. Er det ikke mulig å legge lokk og ramme utenfor veibanen, anbefaler vi montering vekk fra dekksonen*.

*Dekksone – området i veibanen hvor trafikkbelastningen er høyest.

Klima

Dersom det er behov for isolert kum, er det viktig å ta høyde for hva som kreves for å få montert et isolasjonslokk nede i rammen. Et isolasjonslokk monteres nederst på rammens skjørt under lokket, som gir beskyttelse for kuldegang ned i kum. I disse tilfellene er det viktig å velge ramme med langt skjørt og gjerne med støpte knaster for oppheng.

Belastning

Som standard leveres våre kumlokk i belastningsklasse D400. Belastningsklasse D400 er egnet i trafikkerte områder og gatemiljø. Vi leverer også i belastningsklasse F900 for områder med større belastning, som på havner og flyplasser.

Type kum

Er det prosjektert for dyp kum, bør fallristsikring tilrettelegges for. En fallristsikring monteres i ramme med høyt skjørt og knaster.

2. Pakning, låsarm og type spetthull på kumlokket

Ulefos kumlokk leveres med eller uten låsarmer. Låsarmer låser lokket slik at uvedkommende ikke får tilgang ned i kummen, lokket sikres i trafikkerte områder og gjør at det ligger mer stabilt i rammen, som igjen gir mindre slitasje.

Du kan også velge mellom ett, to eller tre spetthull på kumlokket. Kumlokk med to eller tre spetthull sikrer at driftspersonell får tilgang til kummen fra flere retninger. I områder hvor lokk er montert inntil veikanter, i soner med gateparkering eller ved andre hindringer, er dette viktig i tilfeller der rask tilgang til kum er kritisk.

Våre Gull- og Sølv lokk leveres med pakning som fungerer både som dempebelegg og tetning mot rammen. Spetthull leveres som åpent, pinnesikkert eller tett, avhengig av om kummen skal være fri for vann og smuss, eller ikke.

Pakning

Avhengig av type lokk, leveres våre kumlokk med to ulike pakninger:

• Ulefos Gull lokk leveres med omsluttende integrert pakning
• Ulefos Sølv lokk leveres med integrert pakning

Begge varianter gir et stabilt press mot rammen som gjør at lokket holder seg godt på plass. Den omsluttende pakningen på Ulefos Gull lokk gir ingen metallisk kontakt mellom lokk og ramme, og egner seg svært godt i tettbebygde områder hvor støyreduserte løsninger er viktig.

Den integrerte pakningen på Ulefos Sølv kumlokk ligger beskyttet under lokket. Pakningen fungerer som et dempebelegg, reduserer støy og er svært godt egnet i områder med høy trafikkbelastning, og i anleggsområder med stor belastning.

Låsarm

Ulefos kumlokk kan leveres med tre låsarmer, to låsarmer eller uten låsarm. Vi anbefaler kumlokk med låsarm i trafikkerte områder slik at lokket ligger mest mulig stabilt i rammen. Låsbare kumlokk roterer mindre og sikrer at det ligger fiksert i rammen.

Ulefos GULL og SØLV kumlokk leveres med to ERGO låsarmer. Med ERGO låsarm kan driftspersonell lukke og låse kumlokket med kumkroken. Det er dermed ikke nødvendig å hoppe på lokket for å få det på plass i kumrammen.

Slik fungerer ERGO låsarm

Dynamisk spetthull med og uten slisse

Kumlokkene kan leveres med dynamisk spetthull uten slisse eller med slisse. Begge varianter hindrer fremmedelementer å havne ned i kummen, og er spesielt godt egnet hvor dette ikke er ønsket ned i kum. Spetthull uten slisse er et godt valg til kummer hvor det er behov for mest mulig rent og tørt miljø.

Utformingen på det dynamiske spetthullet gjør det mulig å bruke kumkroken til å fjerne grus, stein og is, slik at det blir enklere å åpne kumlokket.

3. Flytende eller fast kumramme?

Flytende kumramme er mer fleksibel sammenlignet med en fast ramme og kan vinkles opptil 10 grader. Kumrammen har et skjørt som passer inn i øvre del av kummens betongring og kan leveres med standard eller høyt skjørt.

Høyt skjørt gir større fleksibilitet, da skjørtet er 5 cm lenger enn standard. Skjørtets ekstra lengde gir mulighet for en reasfaltering uten å bygge opp kum. Langt skjørt med knaster gir også mulighet for å montere:

• Isolasjonslokk
• Fallristsikring i dyp kum
• Filter, som for eksempel Ulefos granulatfanger

Flytende kumrammer skal monteres flytende i minimum 10 cm asfalt mellom rammen og betongringen, slik at trafikkbelastningen fordeles over en stor flate. Asfalten skal ha full kontakt med betongringen for å sikre tilstrekkelig feste.

Vi anbefaler alltid inspeksjonshull og slisser i skjørtet. Nettopp fordi det blir enklere å etterkontrollere at asfalten har full kontakt rundt hele rammen, er godt pakket under kneet og er lagt i riktig høyde.

Fast kumramme er lite brukt i Norden og anbefales hovedsakelig utenfor veibane. Fast ramme er montert på betongkummen og vil ikke følge eventuelle bevegelser i grunn gjennom forskjellige årstider. Faste rammer er derfor best egnet i områder med støpte dekker, eller park og anleggsområder der nivåforskjeller ikke er avgjørende.

Faste kumrammer har hull og monteres direkte på kummens betongring med bolter. Monteres rammen i områder med «mykt» underlag, kan det være vanskelig å åpne låste kumlokk med mindre en legger et anlegg under kumkroken.

4. Hvorfor bytte kumlokk og ramme samtidig?

Regelmessig vedlikehold av rammer og lokk er nødvendig for å sikre trygg ferdsel i by- og gatemiljøet. Et nytt kumlokk i en slitt ramme kan gi en høydeforskjell og øker risikoen for ulykker blant gående og syklende som ferdes i gatene. Derfor anbefaler vi å bytte både kumlokk og ramme samtidig.

I tilfeller der det ikke planlagt en større utskifting av rammer og kumlokk, men et lokk må byttes ut som følge av slitasje eller klapring, er vårt vedlikeholdslokk en god, men midlertidig løsning frem til reasfaltering.

5. Velg riktig løsning for smart overvåkning

Vi kan også tilby standard Ø650 ramme med integrert antenne som kan kobles til ønsket IoT tilkobling i kum. Antenne integrert i rammen ligger beskyttet ved åpning og lukking av kumlokket.

Norskprodusert og miljøvennlig

Ulefos kumlokk og rammer er utviklet og produsert på Ulefos Jernværk. Både lokk og rammer er 100% gjenvinnbare, og kan brukes om igjen og bli til nye produkter. Vi fører også EPD og klimaregnskap på våre produkter produsert i seigjern på støperiet på Ulefoss. Alle våre gategodsprodukter er produsert og tredjepartsertifisert i henhold til EN124-2.

Se hele kumlokk-sortimentet

Sammenlign kumlokk, og finn lokket som passer ditt prosjekt.

Ulefos GULL

---

For områder med middels og høy trafikkbelastning, der krav om lydnivå er viktig.

• Omsluttende integrert pakning
• 2 dynamiske tette spetthull
• 2 ERGO låsarmer eller uten låsarm
• Støydempende
• Klaprefritt
• Tilvalg: Ønsket logo
• Tilvalg: Farget pakning
• Vedlikeholdsfritt

Se Ulefos GULL kumlokk

Ulefos SØLV

---

For tøffe anleggsområder. Pakning ligger under anleggsflaten.

• Integrert pakning
• 2 dynamiske tette spetthull
• 2 ERGO låsarmer eller uten låsarm
• Klaprefritt
• Tilvalg: ønsket logo

Se Ulefos SØLV kumlokk

Ulefos BRONSE

---

For områder med lav eller ingen trafikkbelasning, som parker, gang- og sykkelvei.

Lanseres med dynamisk spetthull i løpet av kort tid.

• Uten pakning
• 1 spetthull
• 2 låsarmer eller uten låsarm
• Ingen støydemping

Se Ulefos BRONSE kumlokk

Ulefos ULTRA

---

Nyhet! For områder med ekstra høy belastning og krevende forhold. Robust og slitesterkt.

• Omsluttende integrert pakning
• 3 dynamiske tette spetthull
• 3 låsarmer
• Tilvalg: Ønsket logo

Se Ulefos ULTRA kumlokk

Ulefos DENSUS

---

Teleskopisk tett kumløsning for kummer med krav til tette miljøer, som for eksempel til elektronikk og fjernvarme anlegg med mer. Testet mot 2 meter vannsøyle.

• Integrert pakning
• 2 dynamiske tette spetthull
• 2 ERGO låsarmer
• Gummipakning for tetning mot flytende overramme
• O-ring for tetning mellom kumlokk og overramme
• Tilvalg: Ønsket logo

Se Ulefos Densus kumlokk

Ulefos MAINTAIN

---

For midlertidig bruk i påvente av reasfaltering, og for å stoppe klapring.

• Omsluttende integrert pakning
• 2 dynamiske tette spetthull
• Uten låsarm
• Tilvalg: Ønsket logo

Se Ulefos Maintain kumlokk
